Spécifications
|
modèle |
NKI-3KSAH2 |
nki- 3K6SAH2 |
nki- 4ksah2 |
nki- 5ksah2 |
nki- 6ksah2 |
|
Entrée PV |
|||||
|
Max. Puissance d'entrée PV (KW) |
4.5 | 5.5 | 6 | 7.5 | 9 |
|
Max. Tension du circuit ouvert PV (V) |
550 |
||||
|
MPPT Range @ Tension de fonctionnement (VDC) |
80 ~ 520 |
||||
|
Plage de tension MPPT pleine puissance (VDC) |
117-500V |
145-500V |
158-500V |
197-500V |
250-500V |
|
Tension de démarrage (VDC) |
90 | ||||
|
Max. Courant d'entrée par MPPT (A) |
19/19 |
||||
|
Max. Courant de court-circuit (a) |
25/25 |
||||
|
MPPT Tracker / Strings |
2/1 |
||||
|
Tension d'entrée nominale (v) |
360 |
||||
|
Sortie AC (sur la grille) |
|||||
|
Puissance de sortie nominale à Grid (KW) |
3 | 3.68 | 4 | 5 | 6 |
|
Max. Puissance apparente à la grille (KVA) |
3 |
3,68 |
4 | 5 | 6 |
|
Max. Puissance apparente de Grid (KVA) |
3 |
3,68 |
4 | 5 | 6 |
Max. Courant apparent de la grille (a) |
13.1 | 16 | 17.4 |
21.8 |
26.1 |
|
Courant de sortie nominal de la grille (a) |
13.1 | 16 |
17.4 |
21.8 |
26.1 |
|
Max. Courant de sortie vers la grille (a) |
13.1 | 16 |
17.4 |
21.8 |
26.1 |
| Tension / fréquence nominale |
230V (176V ~ 280V), 50 / 60Hz, L + N + PE |
||||
|
Facteur de puissance réglable |
0,8leading ~ 0,8lagging |
||||
|
Thdi |
<2% |
||||
|
Sortie AC (sauvegarde) |
|||||
|
Puissance de sortie nominale (KW) |
3 |
3.68 | 4 | 5 | 6 |
|
Max. Puissance apparente (KVA) |
3 |
3.68 | 4 | 5 | 6 |
| Courant de sortie nominal (a) 13.1 16 17.4 | 21.8 | 26.1 | |||
|
Max. Courant de sortie (a) |
13.1 |
16 |
17.4 |
21.8 |
26.1 |
|
Tension / fréquence nominale |
230V (176V ~ 238V), 50 / 60Hz, L + N + PE |
||||
|
Temps de commutation automatique (MS) |
<20 |
||||
|
Thdu |
<665
<2% |
||||
|
Capacité de surcharge |
110%, 10s / 130%, 3s / 150%, 50 ms |
||||
|
Efficacité |
|||||
|
Max. Efficacité |
96,65% |
||||
|
Europe Efficacité |
97,50% |
||||
|
MPPTEFFICY |
99,00% |
||||
|
Max. Batte charge / décharge d'efficacité |
94,60% |
||||
|
batterie |
|||||
|
Plage de tension de la batterie (V) |
40 ~ 60 |
||||
|
Tension de Batte recommandée (V) |
48 | ||||
|
Max. Tension de charge (V) |
60 | ||||
|
Max. Charge / déchargement courant (a) |
80/80 |
80/80 |
80/80 |
120/120 |
120/120 |
|
Type de batterie |
Batterie au lithium et à l'acide de plomb |
||||
|
Protection |
|||||
|
Commutateur CC |
Oui |
||||
| Protection de polarité inverse DC |
Oui |
||||
|
Protection des surtensions DC / AC |
Type II / Type II |
||||
|
Protection contre la surtension AC |
Oui |
||||
|
Protection de court-circuit AC |
Oui |
||||
|
Surveillance des défauts du sol |
Oui |
||||
|
Protection anti-îlot |
Oui |
||||
|
Surveillance des courants résiduels |
Oui |
||||
|
Surveillance de la résistance à l'isolation |
Oui |
||||
|
Réglage du temps de pointe / vallée |
Oui |
||||
|
Données générales |
|||||
| HMI |
LCD et application |
||||
|
BMS |
RS485; Peut |
||||
|
EMS / METER |
RS485 |
||||
|
Communication |
Wif / lan |
||||
|
Protection d'entrée |
IP66 |
||||
|
Plage de températures de fonctionnement |
-25 ~ 60 Â |
||||
|
Humidité relative |
0 ~ 95% (non condensé) |
||||
|
Max. Altitude de fonctionnement |
4000m (derration supérieure à 3000m) |
||||
|
Refroidissement |
Natural |
||||
|
Émission de bruit |
â ¤29db |
||||
|
Dimensions (w * h * d) |
485 * 525 * 225 mm (sans terminal et support) |
||||
|
Poids net (kg) |
23.5 | 23.5 | 23.5 | 24 | 24 |
|
Auto-consommer (w) |
<15 |
||||
|
Conformité standard |
|||||
|
Règlement sur la sécurité |
IEC / EN62109-1 / -2 |
||||
|
EMC |
IEC / EN61000-6-1 / -2 / -3 / -4 |
||||
|
Régulation de la grille |
IEC61727; Europe: EN50549; Belgique: C10 / 11; Espagne: NTS-631; Italie: CEI 021 |
||||
Avantages de la phase nuukosing phase hybride lnverter nKi-3ks-ah2 / nki-3k6s-ah2 / nKi-4ks-ah2 / nKi-5ks-ah2 / nKi-6ks-ah2
Large gamme MPPT:
Assure une récolte d'énergie efficace en optimisant la production d'électricité même dans des conditions de lumière du soleil.
Double trackers MPPT:
Prend en charge plusieurs chaînes de panneaux solaires, permettant une flexibilité dans la conception du système et de meilleures performances dans les installations avec des différences d'ombrage ou d'orientation.
Type II SPD sur DC / AC:
Améliore la sécurité en offrant une protection de surtension fiable pour les circuits DC et AC, en protégeant le système contre les pointes de tension.
19A Courant d'entrée MPPT par chaîne:
Prend en charge les panneaux solaires à courant élevé, permettant la compatibilité avec les modules modernes de haute puissance pour une augmentation de la production d'énergie.
Niveau de protection IP66:
Offre une protection robuste contre la poussière et la pénétration d'eau, assurant un fonctionnement fiable dans diverses conditions environnementales.
Conception intégrée et concise:
Combine les fonctionnalités et l'esthétique, simplifiant l'installation et la réduction des exigences des espaces.
Scénarios d'application de Nuuko Hybride monophasé Lnverter NKI-3KS-AH2 / NKI-3K6S-AH2 / NKI-4KS-AH2 / NKI-5KS-AH2 / NKI-6KS-AH2
Systèmes solaires résidentiels:
Idéal pour les propriétaires à la recherche de solutions solaires efficaces et sûres pour alimenter leurs maisons et réduire les coûts énergétiques.
petites installations commerciales:
Convient pour les petites entreprises ayant besoin d'un onduleur solaire fiable et très performant pour l'auto-cohésion et le support de grille.
Zones avec des environnements difficiles:
La cote IP66 garantit que l'onduleur peut fonctionner efficacement dans des endroits avec des conditions météorologiques difficiles, telles que les régions côtières ou désertiques.
Configurations de tableau solaire flexibles:
Les deux trackers MPPT et la large gamme MPPT en font un excellent choix pour les installations avec diverses orientations de panneaux et des conditions d'ombrage.

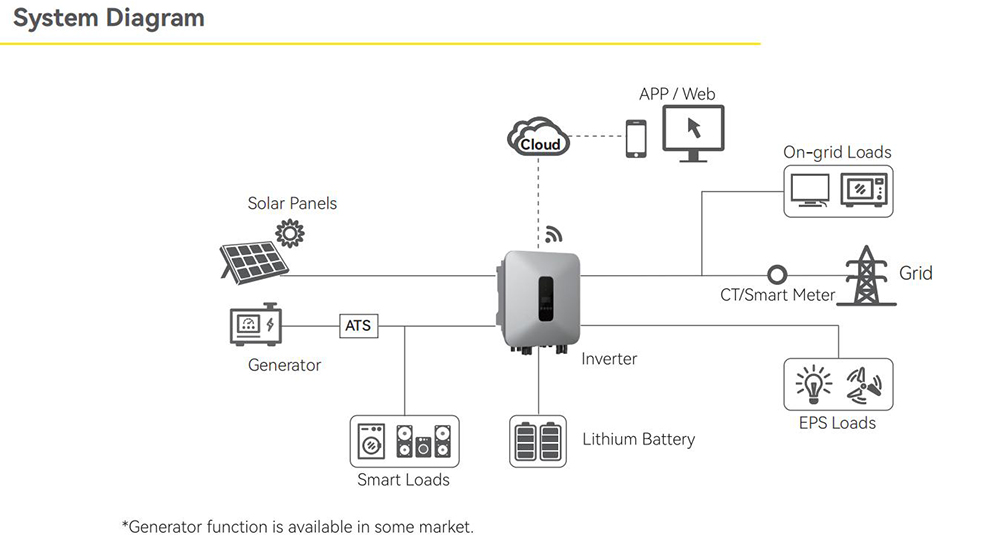

Smart Grid and Hybrid Systems:
Parfait pour les utilisateurs intégrant l'énergie solaire aux solutions de stockage pour atteindre l'indépendance énergétique et la puissance de sauvegarde pendant les pannes.
Cet onduleur hybride est un choix polyvalent et fiable pour les applications d'énergie solaire moderne, offrant des fonctionnalités avancées et des performances robustes.
